LINEAMIENTOS PARA LA ENTREGA DE CARTOGRAFÍA DIGITAL E IMPRESA
Una de las funciones principales de la Subdirección de sistemas de información geográfica de la Conabio, es el manejo y evaluación de la cartografía en formato digital e impresa que se deriva, de los diferentes proyectos que la institución recibe; con el propósito, de tener con esta información un acervo cartográfico en condiciones aceptables para ser utilizado por los múltiples usuarios tanto de la misma institución como de la comunidad científica y del público en general. Por lo anterior, se han establecido lineamientos para la entrega de cartografía digital e impresa; para investigadores y empresas que, por convenio o contrato, tengan en sus proyectos la elaboración de mapas. Estos lineamientos son generales, y pretenden ser una guía para los responsables de los proyectos, sin embargo, por cuestiones técnicas de cada uno de los sistemas de información geográfica que se empleen, habrá modificaciones o adaptaciones a los convenios cartográficos o alguna especificación según el proyecto. Por lo anterior, se sugiere de ser necesario por los responsables hacer una visita al área de sistemas de información geográfica de la Conabio, para aclarar dudas sobre estos lineamientos o bien definir la forma en que se abordará el proyecto desde el punto de vista cartográfico. A continuación se describen dichos lineamientos para la entrega de cartografía digital e impresa: En el siguiente cuadro se presentan los formatos digitales que pueden ser usados para la entrega de cartografía.
La cartografía digital elaborada, deberá contener los parámetros cartográficos correspondientes a la proyección en la cual se está trabajando. A continuación se especifican los parámetros cartográficos que la Conabio maneja dentro las siguientes proyecciones: Cónica Conforme de Lambert Esferoide ............................................... Clarke 1866 Proyección ............................................ Cónica Conforme de Lambert 1er Paralelo base ................................... 17° 30’ 2o Paralelo base...................................... 29° 30’ Meridiano central ................................... -102 0 0 Latitud de origen de la proyección ......... 0 0 0.00 Falso este (metros) ................................. 2000000.00 Falso norte (metros) ............................... 0.00 Datum Horizontal ................................... Norteamericano de 1927. Universal Transversa de Mercator UTM Ejemplo: Datum Horizontal ................... Norteamericano de 1927 Zona UTM .............................. 14 (varia) Proyección .............................. U.T.M Esferoide ................................. Clarke 1866 Meridiano central .................... –99 (varia). Latitud de referencia ................ 0 Factor de escala......................... 0.9996 Falso Este.................................. 500000 Falso Norte................................ 0 Cabe mencionar que el esferoide, la proyección y el datum horizontal; datos utilizados en las distintas proyecciones, son lineamientos convencionales para México.
Cuando se elabora un mapa digital en cualquiera de los formatos de los sistemas de información geográfica o de procesamiento de imágenes, se debe incluir en cada mapa los valores o descripción de los atributos de cada elemento cartográfico. Cuando por alguna razón el mapa digital no tenga atributos, se debe incluir una tabla en la cual se muestre un identificador que corresponda a los elementos del mapa y las descripción de cada elemento. Para lo anterior se puede utilizar lo siguiente:
Se debe agregar una adecuada y completa explicación de cada uno de los campos que componen la tabla.
Se debe agregar una adecuada y completa explicación de cada uno de los campos que componen la tabla.
A continuación se muestran los datos:
La información complementaria es aquella, que va ayudar a entender tanto el contenido como la información técnica de la cartografía digital e impresa, elaborada en el proyecto. Dicha información complementaria es la siguiente: Título del mapa El título del mapa deberá incluir el tema (contenido) y el nombre del lugar de trabajo; por ejemplo: La distribución de la población en el estado de Querétaro. El título tiene que estar localizado tanto en los mapas digitales como en los impresos.
Escala La escala a utilizar en la cartografía dependerá de la representación del espacio geográfico y de la información a utilizar. Por lo tanto, en los mapas entregados en forma digital es necesario incluir la escala original en la cual se trabajo la información y en los mapas impresos se debe incluir la escala numérica y gráfica. Simbología Los mapas deberán contar con simbología o leyenda, la cual facilita la explicación e interpretación del mapa; por lo tanto, la simbología deberá ser clara, de modo que no se confundan los elementos seleccionados para la representación cartográfica, como el color, tamaño y tipo de líneas, achurados y letras. La simbología deberá estar incluida tanto en los mapas en formato digital (incluir el archivo con la simbología) como en los mapas impresos, indicando la explicación de cada símbolo utilizado en el mapa.
Fuente original Cada mapa impreso deberá contar con la información de la fuente original o citar la referencia de los mapas que se utilizaron para su elaboración; en ella se deberán incluir como mínimo los siguientes datos: Nombre del mapa, Escala, Año, Autor o editor.
Puntos de control Para trabajos de digitalización que se entreguen con el objetivo de seguir una actualización de los datos; es necesario asignar puntos de control (coordenadas: latitud y longitud), los cuales deberán estar distribuidos sobre el área del proyecto y sobre elementos de fácil identificación como puede ser cruce de carretera, caminos, etc. Los puntos de control deberán estar localizados y señalados, tanto en los mapas digitales como en los mapas impresos. Asimismo se deberán indicar en una lista los datos de latitud y longitud de cada uno de los puntos.

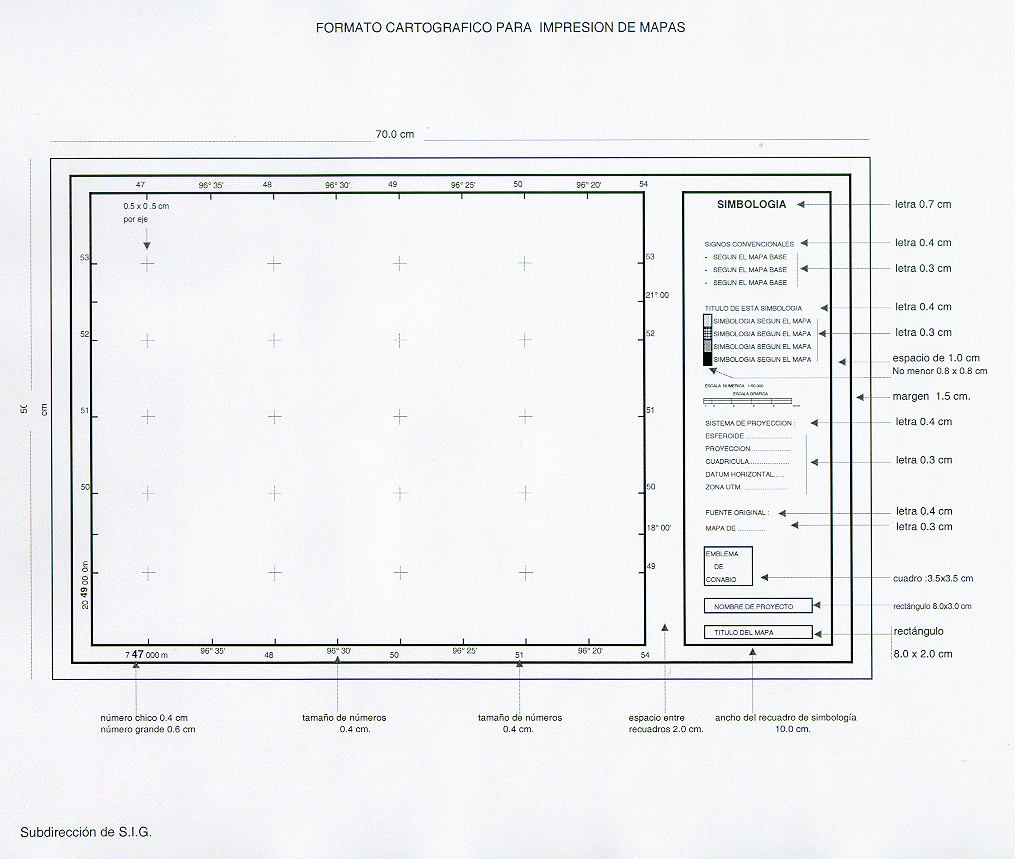

Impresión del mapa La entrega de la cartografía digital deberá ser acompañada por mapas impresos correspondientes a cada uno de los mapas digitales enviados. La impresión del mapa deberá cumplir con las especificaciones contenidas en el formato cartográfico para impresión de mapas. (ver anexo 2)
Reporte escrito de la información cartográfica enviada Toda la información que se envíe para revisión deberá estar documentada, explicando el contenido de los archivos, y especificando el título y tema de cada mapa. (ver inciso 5)
La cartografía que sea entregada a través de un medio magnético se deberá rotular con el objeto de identificar el nombre del proyecto y la fecha, y si es necesario debido a que la cartografía fue copiada en varios discos anotar un número consecutivo. Así mismo, se deberá anexar una tabla en la cual se expliquen los parámetros utilizados, para su copiado. Ejemplo de la documentación del medio magnético:
* Si envian en ambiente windows, utilizar la herramienta para realizar backup del sistema windows correspondiente.
La entrega de cartografía tanto digital como impresa, se deberá hacer a partir de un documento en el cual se enlisten los archivos enviados y una descripción del contenido. Si existe un mapa compuesto por varios archivos es necesario indicar cuáles son. Así mismos se tiene que entregar los metadatos de la cartografía (ver inciso 8). Ejemplo de la documentación de archivos:
ILWIS Cuando se elabore cartografía en el sistema ILWIS entregar la información en los siguientes formato export (.e00), shapefile, e .img para el sistema Erdas Image. Todos estos formatos deberán estar acompañados por sus atributos respectivos de cada elemento línea, punto o polígono. CAMRIS Cuando se elabore cartografía en el sistema CAMRIS hace la entrega de la información en formato shapefile. Para recibir los resultados obtenidos de imágenes de satélite se tienen tres opciones:
La información debe contener la simbología correspondiente y estar acompañada con sus metadatos. (ver anexo 3)
Con el objeto, de tener una base de datos confiable en cartografía e imágenes de satélite, se requiere de la descripción detallada del material elaborado, es decir: parámetros cartográficos, metodología, atributos, etc. Por lo anterior se incluye un formato que sigue los estándares de metadatos geográficos, de tal forma, que puedan capturar la información necesaria para que sea enviada en la entrega final del proyecto. En el anexo 3 (formato de metadatos) se presenta la estructura en la cual podrán capturar la información relevante del proyecto. Es un archivo en formato Word que se puede bajar para ser llenado. Para llenar el formato se pueden apoyar en los metadatos que se encuentran en Obtención de metadatos y cartografía en línea. SISTEMA ARC/INFO Si envía un formato UNGENERATE de Arc/Info : es necesario indicar para cada polígono, línea o punto su identificador propio y una tabla anexa que muestre la descripción o valor de cada uno de los elementos, es decir los atributos, por ejemplo:
Si se encuentran en formato ASCII, enviarlos de la siguiente manera: 1, atributo1,atributo2,atributo3 .....atributo n..
Donde 1, 2, 3... n representan el identificador del polígono, del punto o de la línea, y atributo1, atributo2, atributo3....atributo n es cualquier valor numérico o alfanumérico que quiera ligarse a la base de datos gráfica. Asi mismo, se debe documentar qué es cada atributo, el tipo de datos (entero, flotante, carácter) y su ancho máximo.
Si se envía un formato DXF, cada elemento del dibujo (líneas, puntos y áreas) debe estar en su capa o "layer" correspondiente (donde cada capa es el identificador propio para cada elemento). Para polígonos (como límites ejidales, estatales, etc.), cada uno de éstos deberá tener un punto cuya capa sea igual al identificador del polígono. Los atributos correspondientes deberán enviarse por separado en un formato ASCII como el que se muestra a continuación: 1, atributo1,atributo2,atributo3 .....atributo n..
Donde 1, 2, 3... n representan el identificador del polígono, del punto o de la línea, y atributo1, atributo2, atributo3....atributo....n es cualquier valor numérico o alfanumérico que quiera ligarse a la base de datos gráfica.
FORMATO ASCII DE UN RASTER ncols 80 nrows 47 xllcorner -118.000000 yllcorner 14.000000 cellsize 4.0000 NODATA_value 9999 9999 9999 9999 9999 0 9999 0 3 0 5 1 0 8 0 54 1 43 2 1 1 0 4 0 1 1 0 1 0 5 1 0 1 1 1 1 1 ....... 54 58 14 15 0 5 8 15 8 4 8 25 50 15 78 12 18 14 19 55 78 81 40 58 78 14 1 0 1 0 1 1 ..... 9999 9999 45 48 0 9999 40 48 0 50 81 0 20 28 20 0 51 17 18 0 12 11 0 0 0 41 15 0 1 80 1 1 ..... Los atributos correspondientes deberán enviarse por separado en un formato ASCII indicando qué descripción tiene cada valor numérico del raster.
SISTEMA DE INFORMACIÓN GEOGRÁFICA SPANS FORMATO DE VECTOR Ejemplo extraído de los manuales de SPANS TYDAC Thinking Spatially. Technical Reference , Versión 7.0. Ed. Diane Burke. 1997. *.VEH / *.VEC NODOS EJEMPLO 1 NODES 1 476611.940000 3651164.990000 2 499937.060000 3651122.490000 3 476610.560000 3646785.490000 DESCRIPCIÓN Renglón 1, campo1 = tipo de estructura "nodes" Renglón 2, campo1 = identificador del nodo Renglón 2, campo2 = valor de x Renglón 2, campo3 = valor de y
EJEMPLO 2 NODES 1 476611.940000 3651164.990000 3 2 5 1 2 499937.060000 3651122.490000 3 1 4 3 3 476757.190000 3646785.490000 0 4 476610.560000 3678890.780000 2 3 2 5 476608.000000 3638454.490000 2 >DESCRIPCIÓN Renglón 1, campo1 = tipo de estructura "nodes" Renglón 2, campo1 = identificador del nodo Renglón 2, campo2 = valor de x Renglón 2, campo3 = valor de y Renglón 3, campo1 = identificador del primer arco en la lista de arcos Renglón 3,campo n = identificador del arco n en la lista, donde n es el valor en el renglón 2 del campo 4. EJEMPLO 3 PUNTOS POINTS 1 476611.940000 3651164.990000 7200 6 1 2 499937.060000 3651122.490000 5907 6 2 3 476610.560000 3646785.490000 2820 8 1 DESCRIPCIÓN Renglón 1, campo1 = tipo de estructura "points" Renglón 2, campo1 = identificador del punto Renglón 2, campo2 = valor de x Renglón 2, campo3 = valor de y Renglón 2, campo n = donde n es el valor en el renglón 1, campo 8 de los parámetros del encabezado de puntos en el archivo encabezado EJEMPLO 4 ARCOS ARCS 1 3 1403 15 2 7200 5907 0 22 476611.940000 3651164.990000 479024.120000 3644873.990000 484343.340000 3745900.990000 2 2 1222 8 1 2820 7200 60 52 499937.060000 3651122.490000 497832.843298 3743123.312312 DESCRIPCIÓN Renglón 1, campo1 = tipo de estructura "arcs" Renglón 2, campo1 = identificador del arco Renglón 2, campo2 = número de vértices en el arco Renglón 2, campo n = donde n es el valor en el renglón 1, campo 8 de los parámetros del encabezado Renglón 3, campo1 = valor del vértice en coordenada x Renglón 3, campo2 = valor del vértice en coordenada y >EJEMPLO 5 ÁREAS ÁREAS 1 3 1403 12 2 476611.940000 3651164.990000 479024.120000 3644873.990000 484343.340000 3745900.990000 2 3 1222 8 4 476610.560000 3646785.490000 487890.578900 3767501.420000 478502.654000 3889401.499000 3 2 491 6 3 476608.00000 3638454.490000 485688.56000 3756000.450000 DESCRIPCIÓN Renglón 1, campo1 = tipo de estructura "áreas Renglón 2, campo1 = identificador del área Renglón 2, campo n = donde n es el valor en el renglón 1, campo 9 de los parámetros del encabezado Renglón 3, campo1 = valor del vértice en coordenada x Renglón 3, campo2 = valor del vértice en coordenada y FORMATO DE TABLA Ejemplo extraído de los manuales de SPANS TYDAC Thinking Spatially. Technical Reference , Versión 7.0. Ed. Diane Burke. 1997. SPANS .tba file ID ctydemog TITLE County Demographics TABTYPE 2 Header FTYPE free (encabezado) KEYFIELD 0 NRECORD 4 1 0 9.400000 0 lon adjusted longitude for US display 2 0 8.400000 0 lat adjusted latitude for Us display 3 45 -25. 000000 0 ct_name county name Data field descriptions 4 0 8.000000 0 1980popu 80 population& (descripción de los campos) 5 0 8.000000 0 1991popu 91 population 6 5 8.000000 0 morton morton DATA -114.0840 22.3820 "ALEUTIAN ISLANDS CENSUS A " 7668 12295 01309428 -111.2001 24.4822 "BRISTOL BAY BOROUGH " 1094 1450 016efc78 Data -110.1429 24.1100 "KODIAK ISLAND BOROUGH " 9939 13497 (datos) 0178f49c -113.0710 25.8500 "wade hampothon census area " 4665 5925 019f6ddc FORMATO DEL ENCABEZADO (HEADER) DE SPANS
Ejemplo extraído de los manuales de SPANS
VERSION 5.3 TITLE Elevation: Central Argentina ID elev STORAGE_FORMAT 0 0 16 21 0 RECORD 222 0 0 1 DIMENSION 167 222 ORDER 1 PROJECTION 3 7 -63.000000 0 0.9996 50000 0 GEO_REFERENCE 1 m 124.617 m 0.0 0.0 533249.973 5899874.913 0.0 BANDS 1 0 0 0 BAND_FILE ELEV.RNL BAND_TITLE elev BAND_LIMITS 0 65535 CLASIFICATION 0 Bajar los formatos en Word
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
